Meter Tenaga AMI

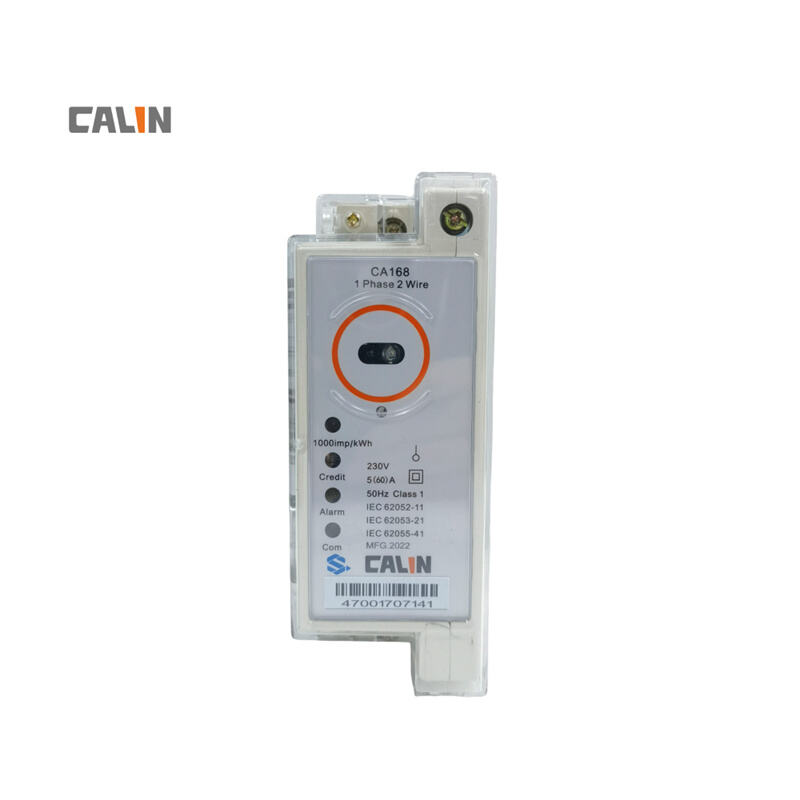

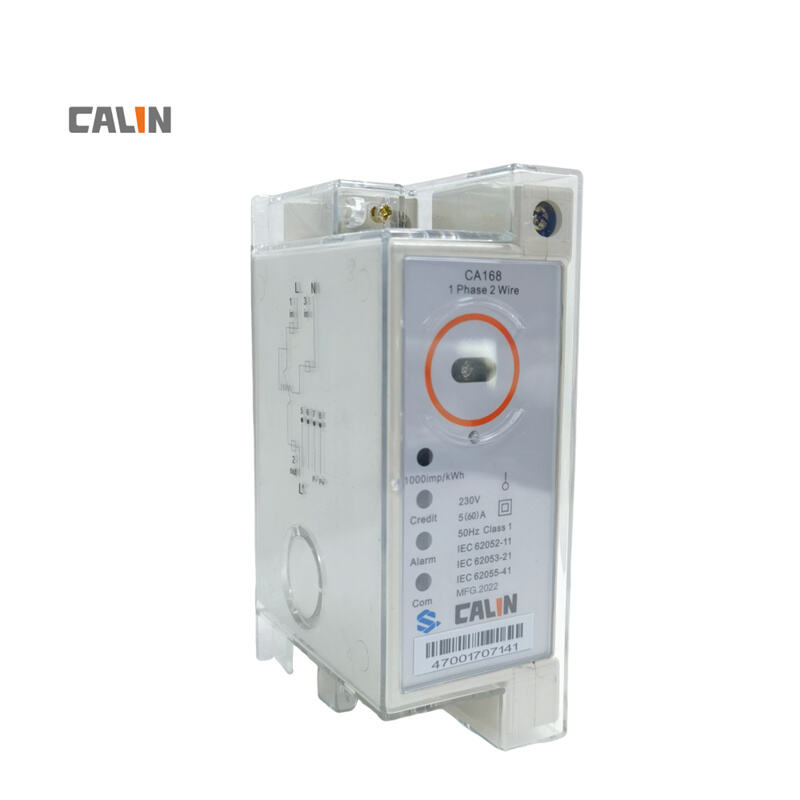

Meter Elektrik Fasa Tunggal Rel Din

CA168-SA01 adalah meter Din rail padat bahagi dua generasi baharu kami dengan ketepatan kelas l. Meter ini mematuhi piawaian STS dan sesuai untuk pelanggan komersial dan perumahan. CA168-SA01 mempunyai ciri pengesanan gangguan yang cemerlang. Komunikasi dengan keypad luaran (ClU) boleh dilakukan melalui PLC, RF, atau sambungan kabel. Keperluan pemasangannya juga adalah pilihan.

Pendahuluan

Pendahuluan

Multi-Tarif

DLMS/COSEM

Pembayaran Terlebih STS

pengecaman 20 digit STS

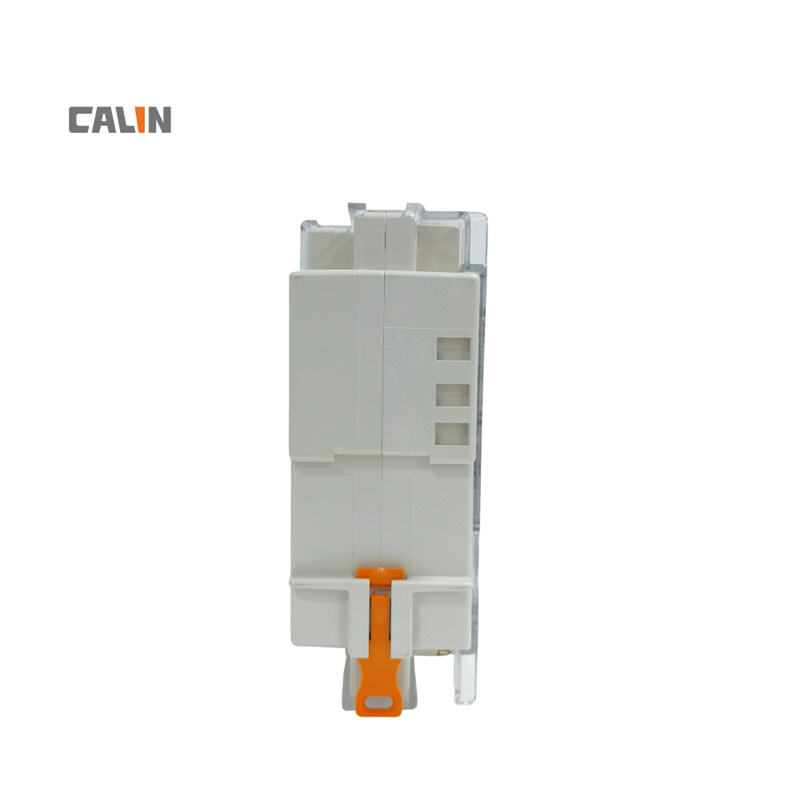

pemasangan Din-rail 35mm

Pengesanan dan rekod penyusapan

CIU melalui PLC/RF/Kabel (pilihan)

Reka bentuk ramping dan penghematan ruang

Putuskan pada beban berlebihan dan tiada kredit

Had beban boleh diprogram dan amaran kredit rendah

Port inframerah/RS485/pembawa token maya (pilihan)

Perlindungan lonjakan untuk kilat dan lonjakan talian lain

Konfigurasi Terpisah untuk Perlindungan Pendapatan yang Lebih Baik

CIU (Unit Antaramuka Pelanggan) adalah pilihan. MCU (Unit Pemeteran & Kawalan) dan CIU dihubungkan melalui komunikasi Mbus dua wayar, PLC berisolar galvanik atau komunikasi tanpa wayar RF, kaedah komunikasi adalah atas permintaan.

CIU dipasang di dalam rumah pengguna, manakala MCU dipasang di dalam kabinet meter jauh dari pengguna.

Parameter elektrik:
Voltan
Voltan Nominatif Un	230V
Voltan Terhad	70%~120%Un
Frekuensi
Kekerapan Nominatif fn	50-60HZ
ralat Tolak	5%
Semasa
Arus asas (Ib)	5A
Arus maksimum (Imax)	60A (100A pilihan)
Arus permulaan (Ist)	0.4%Ib
Pemalar tenaga aktif	1000imp/kWh
Ketepatan Pengukuran
Tenaga aktif kepada IEC62053-21	Kelas 1.0
Beban
Litar voltan	<2W <8VA
Litar semasa	<1VA
Julat suhu
Meter operasi	-25℃ hingga +70℃
Penyimpanan	-40℃ hingga +85℃
Pengekangan
Tahap Insulasi		4kV efektif 1min
Daya tahan impul voltan		8kV 1.2/50 μs
Klasifikasi Sistem Insulasi		Kelas Perlindungan II
Kepatutan Elektromagnetik
Penyerapan elektrostatik
Penyerapan kontak		8kV
Pengeluaran udara		16kV
Medan RF Elektromagnetik
27MHz hingga 500MHz tipikal		10V/m
100kHz hingga 1GHz tipikal		30V/m
Ujian serakan transien pantas		4KV
Keperluan Mekanikal
Kadar Perlindungan Kelas Meter		IP54
Klasifikasi Sistem Insulasi		Kelas Perlindungan II
Saiz kabel maksimum		8 mm
