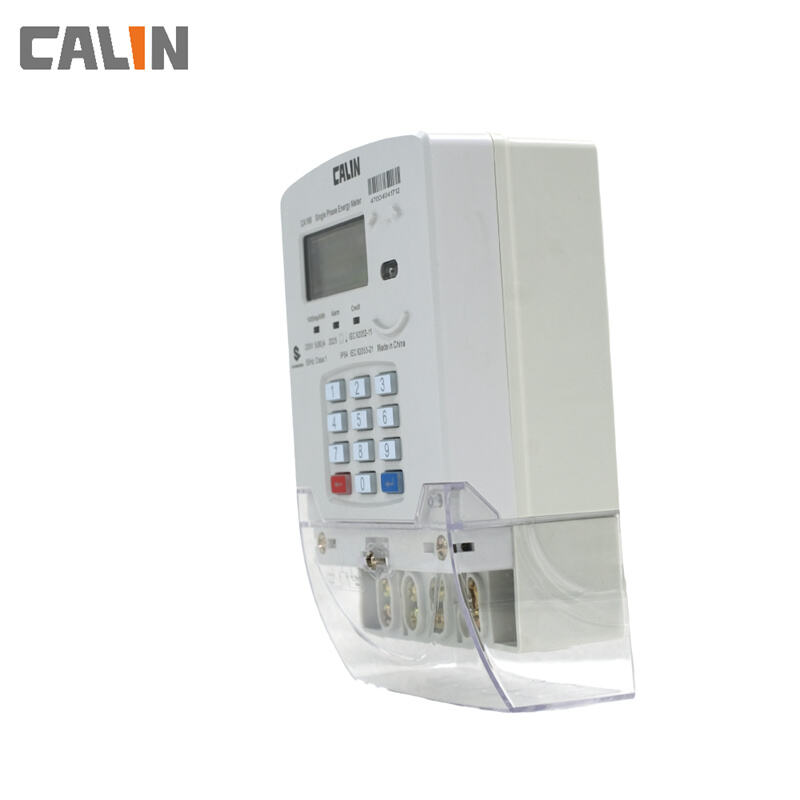

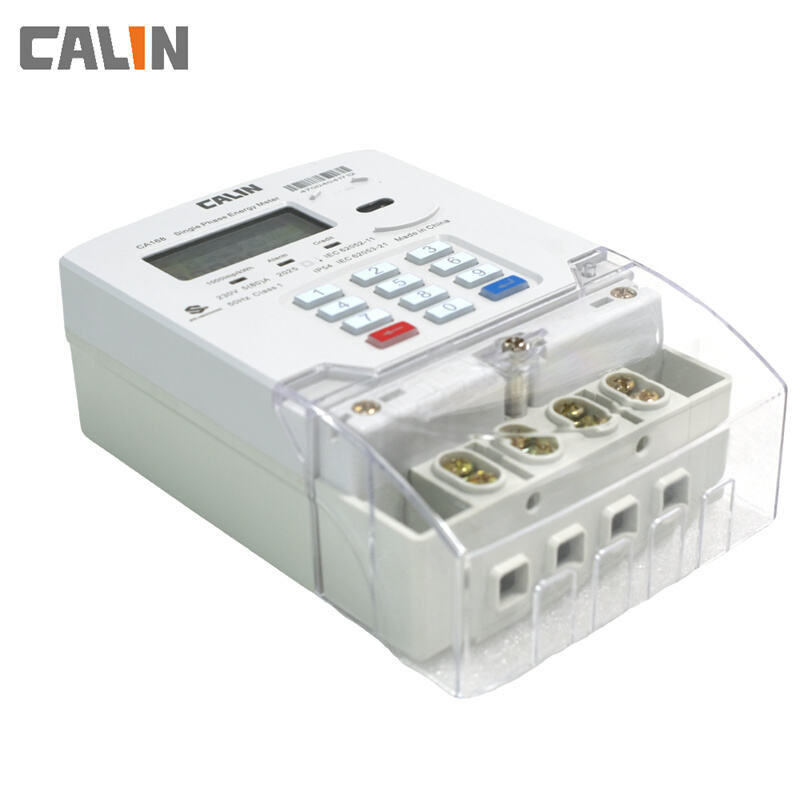

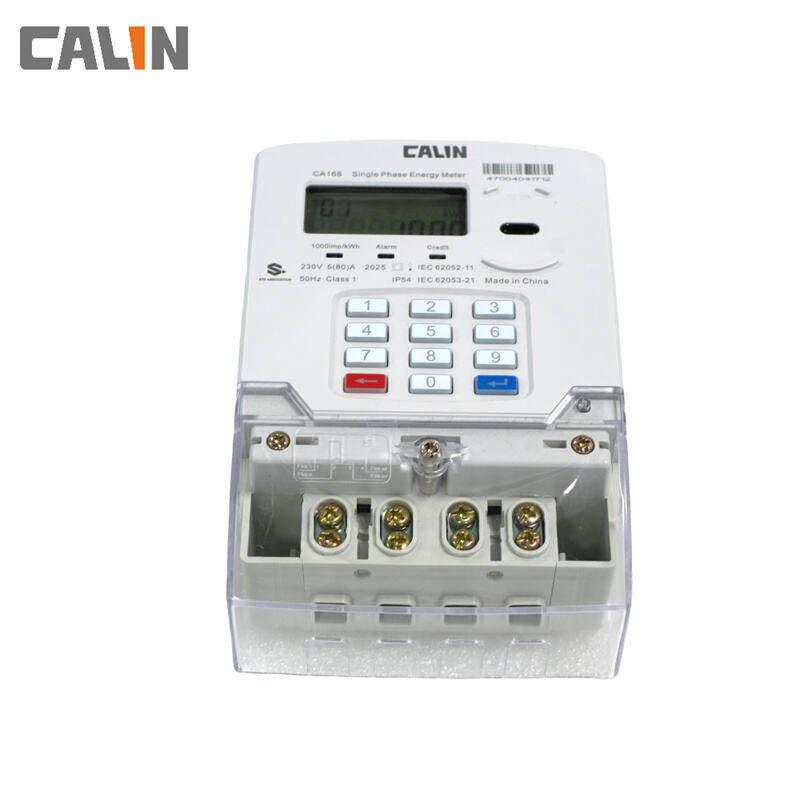

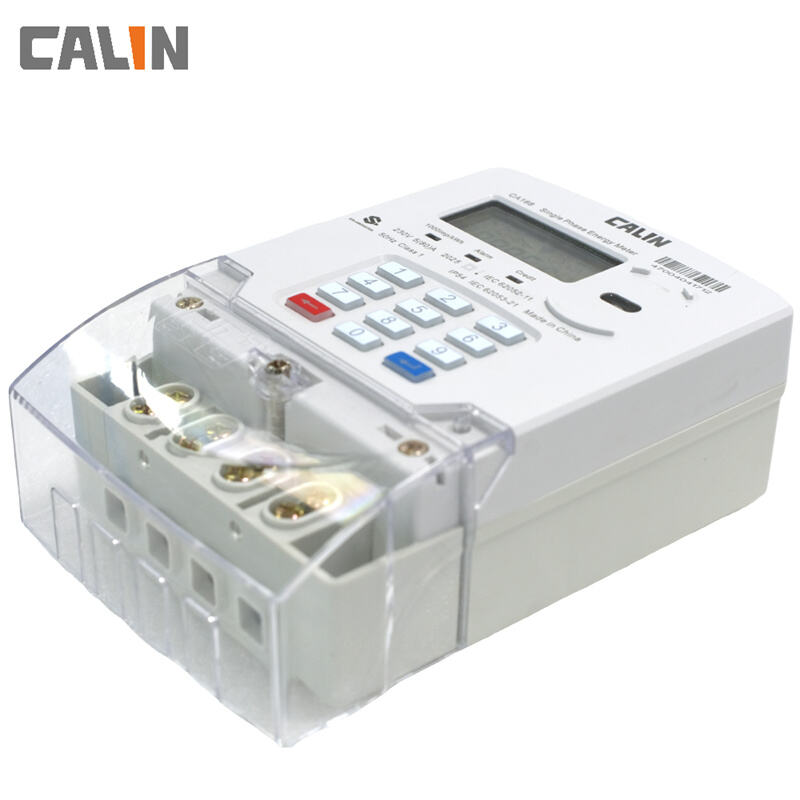

CA168-F01 adalah meter pintar fasa tunggal berfungsi pelbagai dengan komunikasi terbenam. Meter ini digunakan untuk mengukur tenaga elektrik secara tepat bagi pelanggan komersial dan perumahan. CA168-F01 boleh digunakan untuk aplikasi pembayaran (mematuhi STS). Komunikasi dengan keypad luaran pilihan (unit antara muka pelanggan ClU) boleh dilakukan melalui komunikasi saluran kuasa (PLC), frekuensi radio (RF) atau sambungan kabel.
Ciri Utama
Pengesan SRE
enkripsi STS 20 digit
Pengesanan dan rekod penyusapan
Port optik yang patuh IEC62056-21
CT dua kali lipat untuk garisan Fasa dan Neutral
Putuskan pada bebanlebih dan tiada kredit
Sokong pembayaran terlebih dahulu, mod kredit dan hot swap
Had beban boleh diprogram dan amaran kredit rendah
Konfigurasi Terpisah untuk Perlindungan Pendapatan yang Lebih Baik
CIU (Unit Antaramuka Pelanggan) adalah pilihan. MCU (Unit Pemeteran & Kawalan) dan CIU dihubungkan melalui komunikasi Mbus dua wayar, PLC berisolar galvanik atau komunikasi tanpa wayar RF, kaedah komunikasi adalah atas permintaan.
CIU dipasang di dalam rumah pengguna, manakala MCU dipasang di dalam kabinet meter jauh dari pengguna.
Parameter elektrik: | ||
Voltan | ||
Voltan Nominatif Un |
230V |
|
Voltan Terhad |
70%~120%Un |
|
Frekuensi |
|
|
Kekerapan Nominatif fn |
50-60HZ |
|
ralat Tolak |
+5% |
|
Semasa | ||
Arus asas (Ib) |
5A |
|
Arus maksimum (Imax) |
80A (100A pilihan) |
|
Arus permulaan (Ist) |
20ma |
|
Pemalar tenaga aktif |
1000imp/kWh |
|
Ketepatan Pengukuran | ||
Tenaga aktif kepada IEC62053-21 |
Kelas 1.0 |
|
Beban |
|
|
Litar voltan |
<2W <8VA |
|
Litar semasa |
<1VA |
|
Julat suhu | ||
Meter operasi |
-25℃ hingga +70℃ |
|
Penyimpanan |
-40℃ hingga +85℃ |
|
Pengekangan | ||
Tahap Insulasi |
4kV efektif 1min |
|
Daya tahan impul voltan |
8kV 1.2/50 μs |
|
Klasifikasi Sistem Insulasi |
Kelas Perlindungan II |
|
Kepatutan Elektromagnetik | ||
Penyerapan elektrostatik | ||
Penyerapan kontak |
8kV |
|
Pengeluaran udara |
15kV |
|
Medan RF Elektromagnetik | ||
27MHz hingga 500MHz tipikal |
10V/m |
|
100kHz hingga 1GHz tipikal |
30V/m |
|
Ujian serakan transien pantas |
4KV |
|
Keperluan Mekanikal | ||
Kadar Perlindungan Kelas Meter |
IP54 |
|
Klasifikasi Sistem Insulasi |
Kelas Perlindungan II |
|
Saiz kabel maksimum |
8 mm |
|
